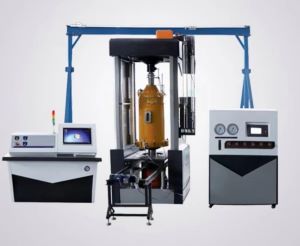

CFSZ-30A粗粒土三軸剪切試驗機（土力學實驗室設備）土工全套實驗儀器設備

一、設備簡介：

本儀器適用于測定最大粒徑不大于60mm的粗顆粒土。根據粗粒土的性質、工程情況和不同的排水條件，用于不固結不排水剪（UU）、固結不排水剪（CU）、CFSZ-30A粗粒土三軸剪切試驗機（土力學實驗室設備）土工全套實驗儀器設備固結排水剪（CD）等三種實驗，產品符合GB/T 50123-2019《土工試驗方法標準》、DL/T5356《水電水利工程粗粒土試驗規程》。

二、設備優勢特點：

1.獨立的伺服測控柜，帶有10寸觸摸屏和19寸嵌入式工業平板電腦。

2.自主研發粗粒土力學系列PC版試驗軟件，可完成試驗、繪圖、數值分析、報表等功能。

3.伺服泵、比例數字閥雙重控制，穩壓狀態無噪音。

4.自帶試模移動導軌和電動控制系統，實現試模自動移入移出。

5.標配試模提升裝置（可水平移動的微型吊車）。

6.活塞式圍壓和反壓加載系統，無需外置高壓氣源。

7.帶有透明觀察窗的壓力室。

三、主要技術參數：

1、試件尺寸：φ300x600mm；

2、載荷架形式：四立柱；

3、最大軸向載荷：1500kN；

4、最大軸向行程：300mm；

5、軸向變形速率：0. 2~30mm/min；

6、軸向油缸直徑：φ360mm；

7、周圍壓力: 3. 0MPa(水穩定施加)；

8、孔隙壓力：-0.1MPa～3.0MPa；

9、反壓力：0～3MPa；

10、穩壓誤差：±1％ F.S；

11、位移傳感器：量程0～150mm（分辨率：0.01mm）；

12、壓力傳感器量程：0～1500kN（分辨率0.1kN）；

13、體變管容積：2000ml（體變分辨率：10ml）；

14、液壓系統使用油液：冬季N32號、夏季用N46號抗磨液壓油；

15、使用電源：AC380V，50Hz（總功率≤6kW）；

16、主機尺寸：(長寬高) 1280×1360×3100mm；

17、圍壓控制柜：(長寬高) 1068×652×1600mm；

18、主機控制柜：(長寬高)1720×1180×1680m；

19、占地面積：15m²；

20、主機總重量：6500kg；
