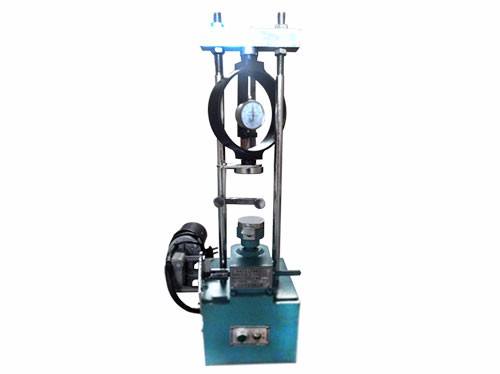

YYW-II電動石灰土無側限壓力儀 石灰土無側限壓強渡試驗儀

一、用途

YYW-II石灰土無側限壓力儀測定飽和度較大的軟粘土，在側向不受限制的條件下所受到的軸向壓力至試樣破損時所受的力，以求得土的無側限抗壓強度。同時，無側線抗壓強度試驗也用于確定土的靈敏度。（靈敏度為原狀土與保持天然含水置的重塑土的無側線抗壓強度的比值。）

二、結構性能

本儀器底座、頂重器、承載板、量力環總成、搖把、百分表、框架等組成。

1、底座：儀器的基座，與立柱和橫梁等零件組成框架。

2、頂重器：試驗時的加荷裝置。

3、承載板：上承載板置于下承載板之上。

4、量力環：容量500Kg，用以測定試件所承受的壓力，即抗壓強度。

5、搖把：本儀器系用手把加壓形式，YYW-II電動石灰土無側限壓力儀廠家質量優試件置于承載板上，正反旋轉搖把，使承載板上升或下降。

6、百分表：裝在量力環中部，表的觸頭與量力環內圓下部接觸。7加載方式：手動

8速率：每搖一圈上升0.06mm

三、石灰土無側限壓力儀技術指標

1、最大荷載：5KN

2、手動上升速度：18圈/1mm

3、絲杠盤直徑：Ф52mm

4、絲杠移動距離：50mm

5、試件尺寸：Φ50X50Φ50X100

四、試驗方法：

1、將原狀土按天然層次方向放在桌上，用削土刀或鋼鋸削成大于式樣的直徑的土柱，放入切土盤的上下盤之間，再用削土刀或鋼鋸沿側板自上而下細心切削，同時邊轉動圓盤，直至達到要求為止，取出式樣，按要求的高度削平兩端，端面要平整，且與側面垂直，上下均勻，如試件表面因碩堿或其它雜質二成空洞時，允許用土補充。

2、試件的直徑和高度應與重塑筒直徑和高度相同，重塑筒直徑40毫米，高為100厘米。

3、用卡尺測量切削好的試件的高度及上、中、下各部的直徑，以下式計算其平均直徑DP

DP=（D1+2D2+D3）/4式中：DP~試件平均直徑，厘米。D1.、D2、D3~試件上中

下部分的直徑、厘米

4、在試件兩端抹一薄層凡士林，如為水分蒸發，試件側面液抹一層凡士林。

5、件放在無側限測定儀加壓板上，轉動手輪，使其與上壓板剛好接觸，調試力環量表讀數為零。

6、應變為1—3%速度轉動手輪（約6—12轉、分）使試驗在8—20分鐘完成。

7、前，每0.5%應變記讀量表讀數一次，應變達3%以后每1%應變記讀量表讀數一次。

8、當量表讀數達到峰值或讀數達到穩定，在繼續進3~5%應變值即可停止試驗，如讀數無穩定值，由軸向應變達25%時，即可停止試驗。

9、試驗結束后，迅速反轉手輪取下試樣，描述破壞情況。

五、操作規程

1.將原狀土按天然層次的方向安放在桌面上，用削土刀或鋼絲鋸切削成稍大于試樣直徑及高度的土柱毛坯，放入切土盤的上下托盤之間，用鋼絲鋸或切土刀，沿側板由上往下細心切削所需直徑和規定高度，兩端要削平整，并與側面垂直，上下均勻，然后立即稱重，取切削下的余土測定其含水量。

2.將試樣兩端及側面涂以一薄層凡士林，置于壓板中心，轉動搖把保留使試樣與上加壓板剛好接觸，量表調零，然后反時針轉動搖把，電機以每分鐘加壓板推進2-4mm，直至土樣破損，此時在百分表上讀數，計算軸向應力。

3.若試驗進行到測力環中百分表指針不停止前進，則該土屬于塑流破壞，則試驗應進行到試樣的總應變達20%以上，以應變20%時的應力為無側限抗壓強度。

4.試驗結束后，正時針轉動搖把，取下試樣，然后將止轉插銷拔出，直接轉動下升降板迅速下降至試驗前位置。

六、石灰土無側限壓力儀保養及注意事項:

1、使用后，應將儀器擦拭干凈，涂以薄層油脂，以防生銹。2、量力環在出廠時附有應力----應變曲線表，使用時應定期（一年）校驗。

3、儀器上的百分表，本廠一律不附，由用戶單位自行配置。4、規格：量力環量表：10mm、0.01mm,軸向位移量表：30mm、0.01mm
