SYD-0752乳化瀝青濕輪磨耗儀一、儀器簡介
SYD-0752乳化瀝青濕輪磨耗儀是按照中華人民共和國行業標準JTJ052-2000《公路工程瀝青及瀝青混合料試驗規程》中T0752-1993《乳化瀝青稀漿封層混合料濕輪磨耗試驗》規定的要求設計制造的，適用于檢驗乳化瀝青稀漿封層混合料成型后的耐磨耗性能，與負荷輪碾壓試驗一起確定稀漿封層混合料的最佳瀝青含量。二﹑主要參數及指標
1、電機轉速：          1400rpm；
2、工作電源：          AC380V±10%；50Hz；
3、整機功耗：          不大于380W；
4、磨頭自轉速度：      140rpm；
5、磨頭公轉速度：      61rpm；
6、磨頭質量：          2.27kg (工作質量)；
7、磨頭橡膠管長度L：   127mm；
8、定時性能：          5分鐘定時；
9、外形尺寸：          620㎜×500㎜×780㎜（長×寬×高）；
10、機體重量：         260kg。三﹑主要結構

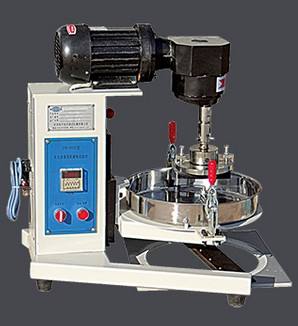

1、外形見圖1所示。圖中：⑴機架；⑵盛樣盤；⑶操作面板；⑷磨頭；⑸壓緊手柄；⑹升降手輪。2、操作面板（見圖2所示）。⑴電源開關——總電源開關打開后，此開關才起作用，可以進行磨耗試驗。
特別注意：此開關不作本儀器斷電開關用，乳化瀝青濕輪磨耗儀生產廠家質優只有將總電源開關關閉后本儀器才切斷工作電源！
⑵運行按鍵——按動此鍵，儀器開始試驗，計時器做加法計時，計時時間到達設定時間后儀器停止試驗。
⑶停止按鍵——當儀器在試驗狀態，按下此鍵儀器停止試驗。
3、后面板（見圖3所示）。⑴空氣開關（總電源開關）  ⑵保險絲總電源開關：三相空氣開關，為本儀器的總電源開關，打開此開關，儀器接通工作電源。
特別注意：總電源開關打開后儀器即通電，操作者須謹慎操作，注意安全！
四、使用方法
（一）使用前的準備
1、使用前應仔細閱讀使用說明書。
2、仔細閱讀中華人民共和國行業標準T0752-1993《乳化瀝青稀漿封層混合料濕輪磨耗試驗》，了解并熟悉標準所闡述的準備工作、試驗步驟和試驗要求。
    3、按T0752-1993標準所規定的要求，準備好試驗用的各種試驗器具、材料等。
4、檢查本儀器的工作狀態，應符合本說明書所規定的工作環境和工作條件。
5、檢查本儀器的外殼，必須處于良好的接地狀態，接地線必須確保良好接地。
（二）試驗方法
1、從烘箱中取出試件，冷卻至室溫，稱重G1。
2、稱重后置于（25±1）℃的水浴中(60～70)min。
3、從水溶液中取出試件置于盛樣盤中，然后固定在磨耗機的升降托架上，轉動升降手輪，升降托架上升到試件頂起磨頭。
4、在盛樣盤中裝入溫度保持(25±1)℃的水。將試件浸入水中，使水深至少超過試件6mm，
5、打開總電源開關，接通儀器工作電源。
6、將計時計數器設置工作時間為5min，按下運行按鈕開始運行，對試件進行研磨。注意每次磨耗作業均應使用新的橡膠磨耗面。
注：計數器的設定與工作過程見下面第五條。
7、預定時間或預定次數一到，磨耗機自動關機，轉動升降手輪，落下升降托架，取出試件。
8、將試件沖洗，再放入(60±3)℃的烘箱中烘至恒溫。
9、取出冷卻至室溫，并稱重G2。
10、操作前后均應對機體的緊固件進行檢查，防止松動，在磨耗機運行過程中，如有異常響聲應立即關機。五、計數器的設定與工作過程
計數器的面板見圖4所示。
1、“＞”鍵為右移鍵，按動此鍵，可移動需設定值的位置。
2、“∧”鍵為加鍵，當要改變設定值的數值時，可按動此鍵，數值可從0開始加到9。
3、按動“PAU”鍵約10秒鐘，數字設定值一欄的數碼管閃爍。
4、按動“＞”鍵，選擇需改變數值的位置，比如從左邊第一位開始，再按動“∧”鍵確定所需的數值。⑴顯示值，顯示加法計時值⑵設定值，設置計時時間⑶功能鍵5、完畢后再按動“＞”鍵，選擇第二位、第三位、第四位，用按動“∧”鍵的方法設定好各位的設定值。
6、按“RST”鍵，計時值清零，計時器做好計時準備。
7、按動操作面板上的運行鍵，儀器開始計時操作，直到計時值等于設定值時，計時停止，儀器停止工作。
8、若設定值不變而需重新開始工作，只需再按一次“RST”鍵即可，計時從第6條開始重新工作。六、計算方法
乳化瀝青稀漿封層混合料的磨耗值按下式計算：式中：WTAT-----磨耗值（g/m2）；
          G1 ------磨耗前的試件重；
          G2 ------磨耗后的試件重；
          A ------磨耗頭膠管的磨耗面積0.034m2。七、注意事項
1、工作電源為AC380V、50Hz，使用前必須按要求配備好配電箱或電源插座，外殼必須確保良好接地，注意使用安全。
2、本儀器的主要工作部件為高速旋轉裝置，儀器工作時請不要將手、頭（頭發）伸入高速旋轉區域，防止發生意外！
儀器使用3個月左右應加油一次，加油時拆下儀器頂部蓋板對內部鏈條齒輪涂抹潤滑脂，拆下磨頭上部主軸螺母對內部齒輪涂抹潤滑脂。
2、每次使用后應將磨頭及機體上的水漬擦試干凈，以防生銹。
3、每次試驗必須用新膠管，或?qū)⒃�膠管翻轉180°后使用。
警告：儀器出現故障時應立即切斷電源，請專業技術人員檢修并排除故障后方可繼續使用，防止發生意外！
