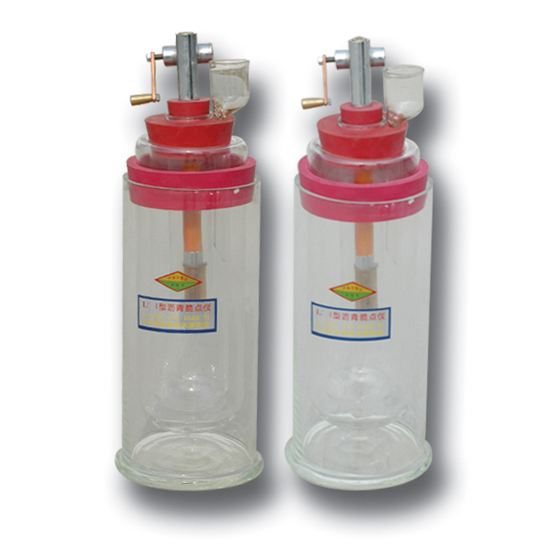

LS-1型瀝青脆點測定儀（瀝青脆點儀）適用于按公路工程瀝青及瀝青混合料試驗規(guī)程《0613-1993 瀝青脆點試驗（弗拉斯法）》在低溫下測定各種瀝青材料的弗拉斯脆點。

主要技術(shù)參數(shù)
1、測溫范圍： -30-100℃
2、測溫精度： 1℃ ；
3、鋼片尺寸： 41×20×0.15mm ；
4、夾鉗最大距離： 44mm ；
5、臺階高差： 3.5mm 。
6、外形尺寸：400x200x200mm
7、重量：10KG
8、環(huán)境溫度：5～40℃
9、環(huán)境濕度：≦85﹪

試驗方法
1、將儀器擦凈，使之透明，以觀察試驗中的試樣變化。
2、將瀝青試樣加熱融化，脫水，冷卻后稱取器重量相當于0.4立方厘米瀝青試樣，將其置于干燥筒內(nèi)加熱，使瀝青熔融涂裹于金屬片上(要均勻)其厚度為0.5毫米，之后讓涂有瀝青的鋼片在室溫下冷卻1小時。
3、取下的橡皮塞，瀝青脆點測定儀（瀝青脆點儀）生產(chǎn)廠家質(zhì)優(yōu)在保溫筒內(nèi)放入適量固態(tài)二氧化碳和乙醇混合物(或丙酮)按原樣裝好。
4、取下的橡皮塞，(固定在塞的整體裝置)將涂有瀝青的鋼片小心的夾在儀器的上、下夾頭之間。
5、裝上小橡皮塞及其他附件，按原樣裝配好，將溫度表自可動桿的頂部圓孔中插入。
6、通過抽氣調(diào)整保溫瓶內(nèi)的冷卻速度為每分鐘降低1°C。
7、當溫度降低到預計的脆點溫度前10°C左右時，即開始擺動儀器的手柄，擺動手柄速度控制在沒分鐘5轉(zhuǎn)，此時滑塊從第一臺階升至第二臺階，其高度差為3.5毫米，鋼片亦隨之彎曲呈弓形，然后按此速度反擺手柄原位置(第一臺階)，鋼片伸直。
溫度每減低一度，按以下步驟重復一次。
8、當試件出現(xiàn)裂紋時的溫度即為該瀝青試樣的脆點。
