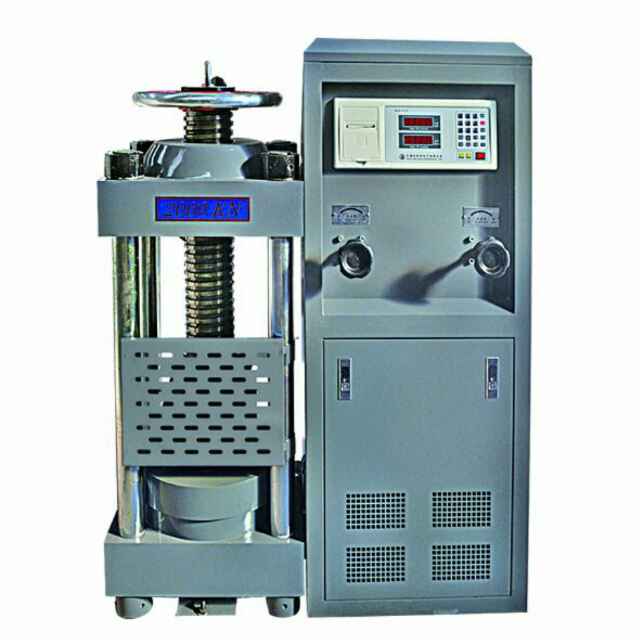

一、DYE-2000型數顯式壓力試驗機概述

200噸數顯式壓力試驗機，本機為電動液壓加荷、傳感器測力、數字顯示力值、打印機打印力值數據、并計算抗強度。





試驗機主要有機體，液壓操縱箱，測力儀表等三部分組成。

1、機體部分

數顯式壓力試驗機機體由四根立柱將缸體與上梁連接在一起，在試驗機的上橫梁上有調節絲杠，大手輪及螺母絲杠可調整試驗機的空載高度，絲杠下端裝有球座與上壓板。下壓板置與油缸的活塞上，2000KN數顯式電液壓力試驗機200噸混凝土壓力試驗機廠家優質當試件與上壓板接觸時，上壓板球座能自調正平衡，使試件與上壓板保持水平。下壓板上刻有試件定位的刻線，做實驗時試件要對準刻線，下壓板下面設有防塵罩殼，防止或減少活塞升降時粉塵進入油缸，損壞缸體或油封。活塞與油缸間設有密封裝置，可以防油外泄，但使用時活塞仍有微量油外泄時，在缸體頂端有環形油槽，并有泄油通道排出，流回大郵箱。

2、液壓操縱部分

本試驗機的操縱箱主要有油箱、油泵、濾油器、電動機、速度閥、回油閥等組成，油泵為直轉式軸向五柱泵，試驗機在加荷時，應手動控制加載速度閥使活塞上升速度得到快慢控制（該速度與安全閥為一體式），卸荷時，可轉動回油閥，油缸會慢慢下降，數顯式壓力試驗機在出廠時已將安全閥調至適當位置，在正常使用時用戶不可對安全閥進行調整。

1、試驗機安裝在清潔干燥溫度均勻，周圍無振動、無腐蝕性氣體影響環境里。

2、試驗機應保持清潔，試驗機上表面無保護層的零件，應經常擦油，已防銹蝕。

3、使用油規格為46＃抗磨液壓油

4、試驗機活塞上升位置不得超過30mm，試驗機操縱箱上裝有限位標定，箭頭到限位時，應立即慢速松開回油閥，使活塞下降后再啟動電機做下一次試驗。
