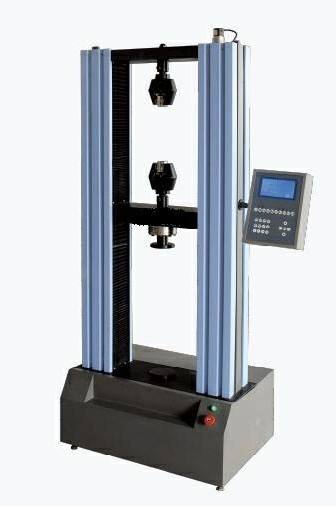

微機控制電子萬能試驗機
一、WDW系列計算機控制電子萬能試驗機主要功能
1、可根據GB、ISO、ASTM、JIS等多種標準進行試驗和數琚處理。
2、本產品適用于大專院校、科研院所、、進出口商品檢驗局、質檢局質檢所、建工建材質檢站等單位的檢測中心對金屬、非金屬、復合材料及制品的拉伸、壓縮、彎曲、剪切、剝離、撕裂等多項物理力學性能試驗。
3、本產品可廣泛應用于外墻保溫材料、木材、人造板材、航空航天、石油化工、汽車零配件、工程塑料、電線、電纜、塑料橡膠、紡織、陶瓷、建材、金屬材料、高分子材料、防水材料、土工合成材料、土工格柵、食品醫藥包裝等行業的分析檢測。
4、可按用戶要做試驗的試樣材質、幾何形狀、負荷范圍、相關標準，確定機型（微型、精密型、標準型、特殊型）。
5、可測定材料的拉伸強度、壓縮強度、彎曲強度、斷裂伸長率、彈性模量、應力、應變等多種參數。
6、力值寬擴：可選配配多只高精度傳感器，測試范圍寬擴。
二、主要技術參數及精度
1、 最大試驗力： 10KN   50KN
2、 高精度傳感器精度：±0.05%
3、 負荷精度：±1%     ±0.5%
4、 速度精度： ±0.5%
5、 速度范圍：0.05-500mm/min
6、 位移測量精度0.01mm
7、 移動橫梁有效行程：800mm
8、 位移精度：示值相對誤差±0.5%
9、 交流伺服電機功率：750W     1500W
10、 電源：AC220V  50Hz
11、 外形尺寸720*420*1750mm（長*寬*高） 900*450*1750mm（長*寬*高）
12、凈重：240Kg    360Kg
三、軟件性能及特點
1、 配品牌電腦、中文WINDOWS XP 用戶界面、菜單提示、鼠標選擇操作，簡單方便。
2、 顯示方式：數據和曲線隨試驗過程動態顯示。
3、 自動換擋：微機控制電子萬能試驗機生產廠家質優根據負荷大小切換到適當量程，以確保測量數據的精度。
4、 控制過程：試驗過程及測量、顯示、分析、打印等功能均由微機完成
5、 曲線方式： 應力-應變、應力-時間、伸長-時間、應變-時間。
6、 曲線對比：同組試驗的曲線可以多種顏色迭加對比。
7、 局部放大試驗：曲線上的任意段可進行區域放大分析。
8、 數據分析：在曲線圖上的試驗數據可隨意選取分析。
9、 報告選擇：可按用戶需求選擇不同的報告格式，可用EXCEL或Word。直接查看報告或取部分打印
10、 試樣選定：一組試樣結果可選定有效試驗，并可連續測試
11、 自動存儲：試驗條件、測試結果、測試曲線和數據可自動存儲，隨時調用。
12、 斷裂停車：試樣拉斷瞬間能停車或返回初始位置。
13、 自動保護：有自動過負荷、過流、過壓、欠壓、上下限位保護。
14、 自動返回：移動橫梁可設定不同速度，能準確的自動返回到試驗初始位置。
15、 控制功能：具有恒速控制方式。
16、 打印：能對試驗數據處理、存儲、打印、繪制曲線，并打印完美報告單，也可集中或分開打印。
17、 自動校準：對負荷、伸長可用電標定值自動標定。
18、 清零：可對負荷、變形、位移測量隨時進行手動或自動清零。
四、試驗機的工作條件
1、環境溫度在10－30℃之間
2、相對濕度≤80％
3、在穩固的地基或工作臺上，正確安裝
4、周圍無振動源和腐蝕性物質
5、電源電壓的波動范圍不應超過額定電壓的±5％
五、結構特點和工作原理：
本機主要由機械和電器兩大部分組成。
1、機械部分的結構和工作原理
采用機械加載，由交流伺服電機驅動減速機，動力傳動絲杠帶動中間橫梁上下移動，中橫梁上面及上橫梁下面裝上合適的夾具，可以對試件做拉伸，撕裂類的試驗,中橫梁的下面更換不同的夾具可以做壓縮，刺破 頂破等試驗。
2、測量部分的特點和工作原理
采用電腦控制、高精度荷重元、高精度AD轉換及進口光電編碼器，具有顯示直觀、操作方便、數據準確等特點。
六、安裝與調整：
1、把試驗機從包裝中取出，檢查試驗機在運輸中有無碰撞，損壞現象
2、把試驗機放在堅固的平臺或桌面上，用水平儀找正使儀器處于水平位置。
3、檢查供電電壓是否為AC220V，電壓差不低于標準電壓的±5％，供電電源必須設有過流保護裝置，為防止漏電電源線必須接地。
4、機臺裝有急停開關，如果有緊急情況或不正確動作，可以旋轉急停開關使機器斷電，以確保安全。
七  注意事項及維護保養
1. 本機控制箱，主機電源均為AC220V。
2. 操作人員須熟知本機操作及維護方法，并注意使用。
3. LOAD CELL感應器為拉、壓兩用型，測試時勿超過容許負荷，以免損壞。
4. 本機控制及顯示系統為精密電子零件，應盡量獨立電源并防止外來干擾。
5. 放置環境須保持清潔，并勿潮濕。
6. 更換夾具時須注意取放，以免掉落，碰傷機件。
7. 定期檢視傳動部件是否松動，并調整。
8. 請定期申請檢驗校正，以確保精度（周期:0.5-1年）。
9. 機臺部份，外表經常擦拭，保持清潔。
10. 電鍍部份請以機油擦拭，以防止生銹宜保光亮。
11. 動力螺桿及螺桿部份位請加潤滑油，以保傳動之靈敏。(潤滑油采黃油加入少許機油混合即可)。
12. 各項夾具及接頭配件請妥置，并擦拭防銹油，以防生銹。
13. 齒輪箱應每年式定期檢視有無漏油，并檢換齒輪油。
